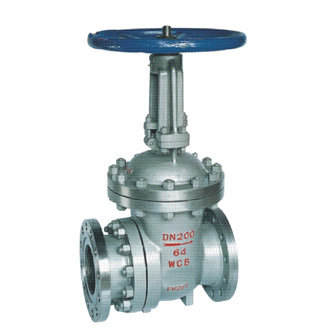

排渣闸阀PZ41H

排渣闸阀PZ41H

产品详情

PZ41H排渣闸阀用途:

适用于公称压力PN1.6~6.4MPa,工作温度0~100℃的火力电站水利系统及水利工程的灰浆排放系统管路上,切断或接通管路中灰水混合物,渣水混合物。


PZ41H排渣闸阀结构特点:

1、采用中法兰螺栓连接,支管两端为法兰连接或对焊连接

2、启闭件采用半密封副强制密封,性能优良

3、密封副材料为耐磨陶瓷或耐磨合金,耐磨性强,耐磨性强、耐用冲蚀、耐擦伤、摩擦力小、密封可靠

4、阀体出口流道结型合理,不存渣,启闭灵活,不卡阻

5、阀杆经调质和表面氮化处理,有良好的搞腐蚀性,抗擦伤性和耐磨性

6、中大口径设置滚动轴承,启闭轻松


PZ41H排渣闸阀零件材料:

PZ41HPN10~PN63排渣闸阀零部件材料

型号

材料


阀体、阀盖

闸板

阀体密封圈

阀杆

垫片

填料


PZ41H-10

灰铸铁

灰铸铁镶铬不锈钢

灰铸铁镶铬不锈钢

铬不锈钢

橡胶石棉板

石棉石墨


PZ41H-16


PZ41H-10C

碳素钢

碳素钢堆焊铁基合金

碳素钢堆焊铁基合金


PZ41H-16C


PZ41H-25


PZ41H-40


PZ41H-63



PZ41H排渣闸阀性能参数:

PZ41HPN10~PN63排渣闸阀主要性能参数

型号

PN

工作压力/MPa

适用温度/

适用介质

PZ41H-10

10

1.0

≤100

灰渣水混合物(灰水比1:1:5最大粒度≤50mm

PZ41H-16

16

1.6

PZ41H-10C

10

1.0

PZ41H-16C

16

1.6

PZ41H-25

25

2.5

PZ41H-40

40

4.0

PZ41H-63

63

6.3

PZ41H排渣闸阀外形尺寸:

GB 1.6Mpa
DN 50 80 100 150 200 250 300 350 400 450 500
L 250 280 300 350 400 450 500 550 600 650 700
H 335 510 685 790 885 1015 1190 1350 1460 1620 1800
D0 250 280 300 300 350 400 450 500 500 550 550
GB 2.5Mpa
DN 50 80 100 150 200 250 300 350 400 450 500
L 250 280 300 350 400 450 500 550 600 650 700
H 335 510 685 790 885 1015 1190 1350 1460 1620 1800
D0 250 280 300 300 350 400 450 500 500 550 550
GB 4.0Mpa
DN 50 80 100 150 200 250 300 350 400 450 500
L 250 310 350 450 550 650 750 850 950 1050 1150
H 340 508 680 800 875 1010 1180 1230 1280 1415 1560
D0 250 300 300 400 500 500 550 600 600 700 750
GB 6.4Mpa
DN 50 80 100 150 200 250 300 350 400 450 500
L 250 310 350 450 550 650 750 850 950 1050 1150
H 340 508 680 800 875 1010 1180 1230 1280 1415 1560
D0 250 300 300 400 500 500 550 600 600 700 750

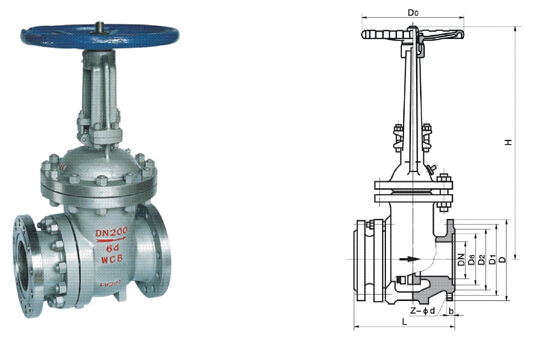

PZ41H排渣闸阀结构图:
