铸钢法兰硬密封闸阀Z41H-16/25C

铸钢法兰硬密封闸阀Z41H-16/25C

产品详情

Z41H-16/25C铸钢法兰硬密封闸阀介绍

Z41H铸钢法兰闸阀结构紧凑、设计合理、阀门刚性好,通道流畅,流阻系数小。密封面采用不锈钢和硬质合金,使用寿命长。采用柔性石墨填料板、密封可靠、操作轻便灵活。驱动方式分手动、电动、气动、齿轮传动、结构形式;弹性楔式单阀、刚性楔式单阀板和双闸板型式。广泛适用于石油化工,火力发电厂等油品、水蒸气管路上作接通或截断管路中介质的启闭装置。


Z41H-16/25C铸钢法兰硬密封闸阀特点

1、选材考究,符合相关标准,材料的全面质量高。

2、密封可靠、性能优良、造型美观。

3、密封副配对新型合理,闸板和阀座的密封面采用不同硬度的司太立(Stellite)钴基硬质合金堆焊而成,密封可靠、硬度高、耐磨、耐高温、耐腐蚀、抗擦伤性能好、寿命长。

4、阀杆经调质及表面氮化处理,有良好的抗腐蚀性、抗擦伤性和耐磨性。

5、采用楔式弹性闸板结构,中大口径设置推力轴承,磨擦力小,并配有撞击手轮,启闭轻松自如。

6、可采用各种配管法兰标准及法兰密封面形式,满足各种工程需要及用户要求。

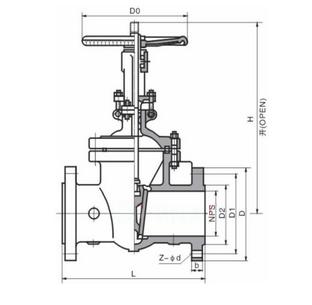

Z41H-16/25C铸钢法兰硬密封闸阀结构图


Z41H-16/25C铸钢法兰硬密封闸阀零件材料

壳体材料

适用介质

适用温度

碳素钢(C型)

水、蒸汽、油品

≤425

铬镍钛钢(P型)

硝酸类

≤200

铬镍钼钛钢(R型)

醋酸类

≤200

铬钼钢(I型)

水、蒸汽、油品

≤550

Z41H-16/25C铸钢法兰硬密封闸阀性能参数

公称压力(MPa)

试验压力(MPa)

壳体

密封(液)

密封(气)

上密封

1.6

2.4

1.76

0.6

1.76

2.5

3.8

2.75

0.6

2.75

4.0

6.0

4.4

0.6

4.4

6.4

9.6

7.04

0.6

7.04

10.0

15.0

11.0

0.6

11.0

16.0

24.0

17.6

0.6

17.6

Z41H-16/25C铸钢法兰硬密封闸阀主要连接尺寸:

尺寸

DN

15

20

25

32

40

50

65

80

100

125

150

200

250

300

350

400

450

500

600

L

mm

130

150

160

180

200

250

265

280

300

325

350

400

450

500

550

600

650

700

800

H

mm

175

180

210

210

350

358

373

435

500

614

674

818

1225

1415

1630

1780

2050

2181

2599

W

mm

180

180

200

200

200

240

240

280

320

360

360

400

450

500

500

600

720

720

720
