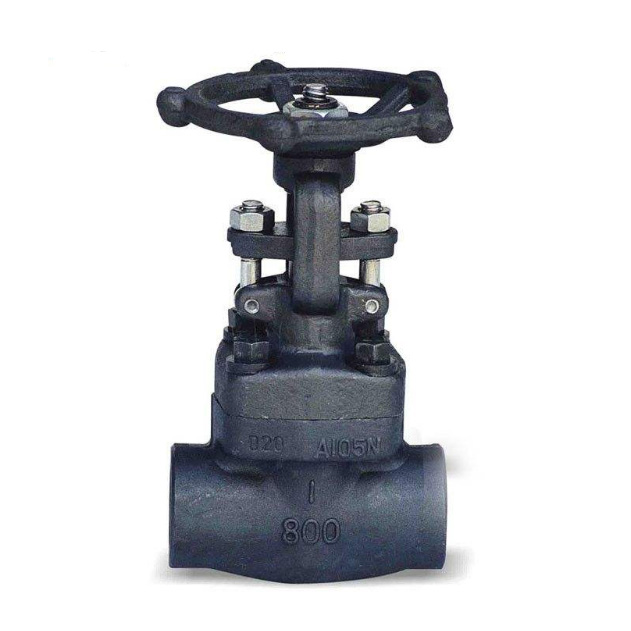

锻钢内螺纹闸阀Z61H

锻钢内螺纹闸阀Z61H

产品详情

【Z61H锻钢内螺纹闸阀介绍】

Z61H锻钢内螺纹闸阀有三种阀盖设计形式。1种是螺栓式阀盖,按这种设计的阀门,其阀体与阀盖用螺栓螺母连接,缠绕式垫片(304夹柔性石墨制造)。客户有特殊要求时也可采用金属环连接。第二种设计形式是焊接式阀盖,按这种设计形式的阀门,其阀体与阀盖用螺纹连接,全焊密封。客户有特殊要求时也可采用合焊透连接。第三种是压力自紧式阀盖,按这种设计形式设计的阀门,其阀体与阀盖用螺纹连接,内压自密封环密封.法兰端阀适应于闸阀、截止阀、升降式止回阀和旋启式止回阀及球阀。


【Z61H锻钢内螺纹闸阀特点】

1.全通径或缩径;

2.明杆带支架;

3.两端自动调心的填料压套;

4.用缠绕式垫片的螺栓型阀盖、螺纹密封焊接型阀盖,或自密封阀盖

5.本体倒密封;

6.承插焊接ANSI/ASME B16.11;

7.螺纹端(NPT端)按ANSI/ASME B1.20.1。


【Z61H锻钢内螺纹闸阀零件材料】

阀门材料公称压力(MPa)使用温度(℃)适   用   介   质
灰铸铁制阀门≤1.0-10~200水、蒸汽、空气、煤气及油类等
可锻铸铁制阀门≤2.5-30~300水、蒸汽、空气、煤气及油类等
球墨铸铁制阀门≤4.0-30~350水、蒸汽、空气及油类等
铜合金制阀门≤2.5-40~250水、海水、氧气、空气、蒸汽及油类等
碳素钢制阀门≤32.0-20~425水、蒸汽、空气、氢气、氨、氮及石油产品
高温钢制阀门≤16.0≤550蒸汽及石油产品
低温钢制阀门≤6.4≥-196乙烯、丙烯、液态气及液氨
不锈耐酸钢制阀门≤6.4≤200硝酸、醋酸

【Z61H锻钢内螺纹闸阀性能参数】

磅能(Lb)15030040060090015002500
K级1020304063100/
公称压力PN(MPa)2.05.06.810.015.025.042.0

【Z61H锻钢内螺纹闸阀外形尺寸】

通径

缩径RB

3/8

1/2

3/4

1

1 1/4

1 1/2

2

NPS

全径FB

3/8

1/2

3/4

1

1 1/4

1 1/2

2

L

150~800Lb

79

79

92

111

120

120

140

178

900Lb

79

92

111

120

120

140

178

210

1500Lb

111

111

111

114

120

140

162

210

H(OPEN)

150~800Lb

158

158

169

197

236

246

283

330

900~1500Lb

169

197

197

236

246

283

330

354

W

150~800Lb

100

100

100

125

160

160

180

200

900~1500Lb

100

125

125

160

160

180

200

240

Weights

Bolted

150~800Lb

2.1

2.0

2.3

4.3

5.9

6.9

11.1

15.2

900~1500Lb

2.5

4.3

4.2

6.6

8.8

12.5

17.2

23.5

Welded

150~800Lb

1.8

1.7

2.0

3.8

5.1

6.1

10.2

14.2

900~1500Lb

2.4

4.2

4.0

6.3

8.7

12.1

17.2

22

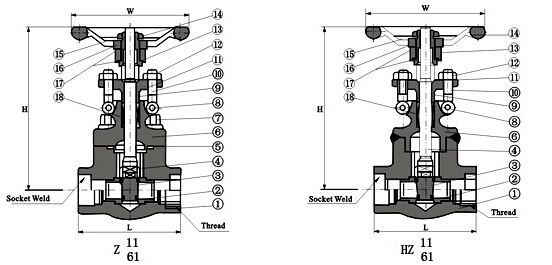

【Z61H锻钢内螺纹闸阀结构图】
