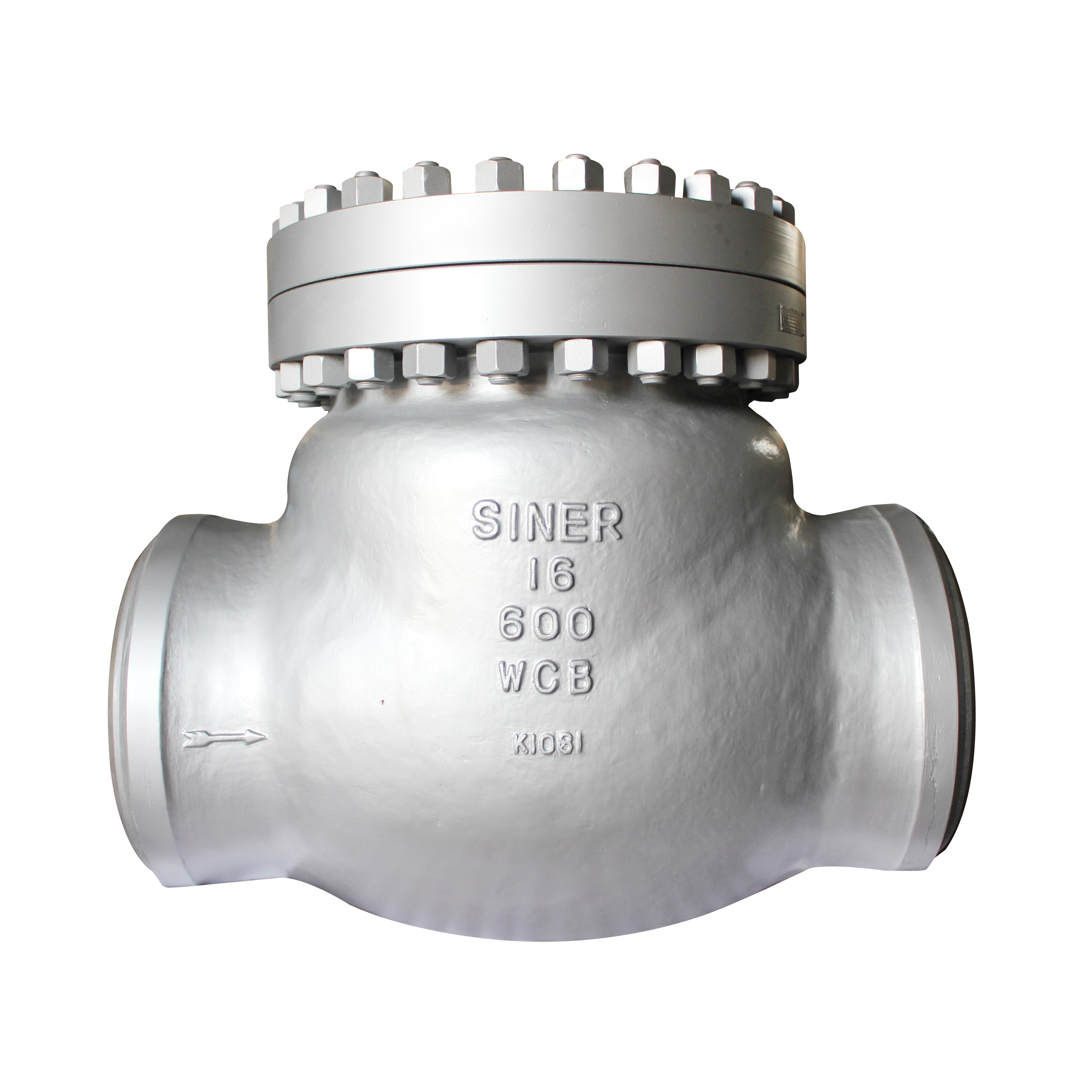

H64Y电站止回阀

H64Y电站止回阀

产品详情

产品工作原理和用途:

电站止回阀适用于Class1500~2500Lb、工作温度-29~570℃的石油、化工、火力电站等各种工况的管路上。适用介质为:水、油品、蒸汽等。电站止回阀的阀门中腔采用压力自紧式密封结构,内腔压力越高密封性能越好。支管两端为对焊连接,适应不同的接管要求。

产品结构特点:

1.产品设计制造按ANSIB16.34、E101标准,可与进口设备配备使用。

2.阀门中腔采用压力自紧式密封结构,内腔压力越高密封性能越好。

3.支管两端为对焊连接,适应不同的接管要求。

4.阀门高温耐压部件选用优质耐热合金钢制造,高温性能好,承受压力高,耐用、安全、可靠。

5.阀瓣、阀座的密封面采用司太立(stellite)钴基硬质合金堆焊而成,耐磨、耐高温,抗擦伤性能好、使用寿命长。

6.阀瓣围绕阀座外的销轴旋转,减少关闭时发生猛烈冲击。

7.内装式的销轴结构,减小外泄漏点,使用更可靠。

产品性能参数:

口  径DN15~600mm
压  力PN25.0~32.0MPa
温  度≤540℃
材  料增强柔性石墨、硬质合金
设计标准E101、JB/T3595-93

产品主要零件材料:

阀 体WCB、252Cr1MoVWC6WC9
阀 盖2512CrMoV
阀 瓣、阀 座25堆STL钴基硬质合金12CrMoV STL钴基硬质合金
密封环增强柔性石墨


产品主要尺寸:

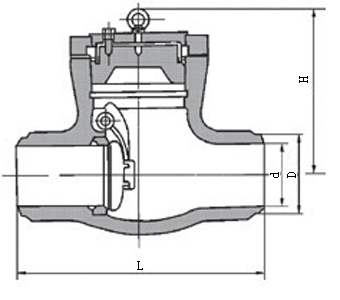

H64Y-1500Lb 主要外形和连接尺寸

公称通径PNS(in)外形尺寸和连接尺寸重量
dLH
21/25033024040
36036830560
48045731595
596533409170
6118610465186
8147762528415
10180914613658
1222210416801200
1425411187451638

H64Y-2500Lb 主要外形和连接尺寸

公称通径PNS(in)外形尺寸和连接尺寸重量
dLH
35436829744
470457385110
586533410130
6104610455192
8130762557466
10162914615730
1221010417151120
1423411187901495
1626412458151950
1830413978152400
