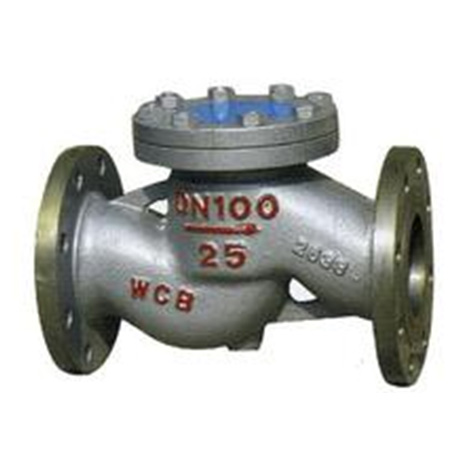

H41H/Y升降式止回阀

H41H/Y升降式止回阀

产品详情

产品工作原理和用途:

H41H/Y升降式止回阀选用于公称压力PN1.6~6.4MPa,工作温度-29~550℃的石油、化工、火力电站等各种工况的管路上。适用介质为:水、油品、蒸汽等。是生产过程调节系统中的重要环节之一,是控制管道内介质单向流向的阀门,阻止介质倒流。

产品结构特点:

1、H41H/Y 型升降式止回阀具有动作可靠,结构简单,维修方便等优点,应用于冶金、轻纺、化工、净化设备、电力、石油等生产过程中。

2、当介质由阀体箭头所示流向进入阀体,介质的压力作用在阀瓣上产生向上的推力,当介质推力大于阀瓣重力时,阀门打开。当阀后介质压力作用在阀瓣上的力加上阀瓣自身重力大于阀前压力作用在阀瓣上的力时,阀门关闭,阻止介质倒流。

3、选材考究,符合国内、外相关标准,材料的全面质量高。

4、密封副配对先进合理,阀瓣、阀座密封面采用铁基合金或司太立(Stellite)钴基硬质合金堆焊面成,耐磨、耐高温、耐腐蚀、抗擦伤性能好,使用寿命长。

5、产品按标准GB/T12235设计制造。

6、可采用各种配管法兰标准及法兰密封型式,满足各种工程需要及用户要求。

7、阀体材料品种齐全,垫片可根据实际工况或用户要求合理选配,能适用于各种压力、温度及介质工况。

可按用户要求设计制造不同结构形式和连接形式的止回阀,为各种设备配套使用。

产品性能参数:

阀体材料 公称压力
(MPa)
工作温度
(℃)
适用介质
碳 钢1.6-6.4 ≤425 水、油品、蒸汽
10.0、16.0≤450
不锈钢P1.6-16.0≤200硝酸类
R醋酸类
铬镍钛
耐热钢
PI1.6-6.4≤550石油、石油产品
铬钼钢1.6-16.0≤550

产品主要零件材料:

序号
NO.
零件名称
Part Name
碳钢系列
Carbon Steel
合金钢系列
Alloy steel
不锈钢系列
Stainless Steel
ASTM/ASME
1阀体/BodyA216/WCBA217/WC9A351/CF8A351/CF3M
2阀座/ SeatA105A182/F304A182/F304A182/F316L
3阀瓣/DiscA105A182/F304A182/F304A182/F316L
4弹簧/ Spring316316316316L
5密封垫片/Gasket304+夹柔性石墨316+夹柔性石墨/PTFE
6阀盖/BonnetA216/WCBA217/WC9A351/CF8A351/CF3M
7螺柱/StudA193/B7A193/B16A193/B8A193/B8M
8六角螺母/ NutA194/2HA194/7A194/8A194/8
适用介质水、蒸汽、油品等水、蒸汽、油品等硝酸、醋酸等
适用温度—29℃~425℃—29℃~550℃—29℃~200℃


产品主要尺寸:

称压力
PN
公称通径
DN
主要连接尺寸外形
尺寸
LDD 1D 2D 6bff 1Z-φdH
1.6MPa4020014511085-162-4-1895
50230160125100-162-4-18105
65290180140120-182-4-18120
80310195165135-203-8-18130
100350215180155-203-8-18140
125400245210185-223-8-12155
150480280240210-243-8-23180
200600335295265-263-12-23215
