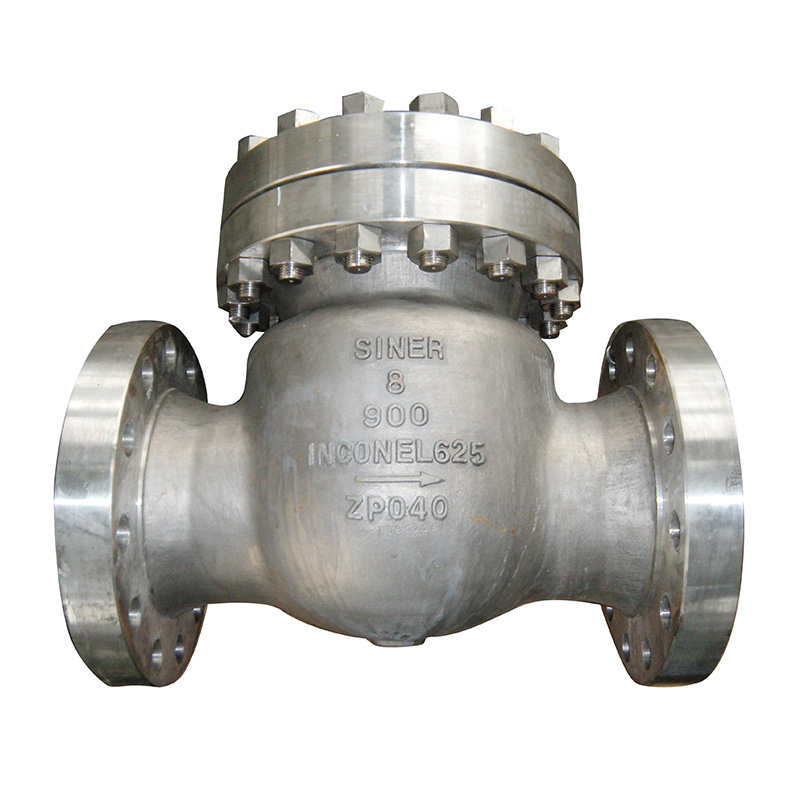

H44H、H44Y 旋启式钢制止回阀

H44H、H44Y 旋启式钢制止回阀

产品详情

产品工作原理和用途:

H44H、H44Y 型 PN16~PN250 旋启式钢制止回阀适用于压力 1.6~25MPa 工作温度 -29~+550℃ 的石油、化工、制药、化肥、电力行业等各种工况的管路上,适用介质为水、油品、蒸汽、酸性介质等。

产品结构特点:

H44H、H44Y 型旋启式钢制止回阀是靠管路中介质本身的流动产生的力而自动开启和关闭的,属于一种自动阀门。止回阀用于管路系统,其主要作用是防止介质倒流、防止泵及其驱动电机机反转,以及容器内介质的泄放。止回阀还可用于给其中的压力可能升至超过主系统压力的辅助系统提供补给的管路上。

产品性能参数:

型号H44H-16C~250H44W-16P~250
工作压力(MPa)1.6~25
适用温度(℃)≤425≤550
适用介质水、蒸汽、油品弱腐蚀性介质
材料阀体、阀盖、阀瓣碳素钢铬镍钛不锈钢
密封面碳钢堆焊铁基合金本体密封

产品主要零件材料:

零件名称材料编号
阀 体WCBZGCr5MoZG1Cr18Ni9TiZG1Cr18Ni12Mo2Ti
阀 盖WCBZGCr5MoZG1Cr18Ni9TiZG1Cr18Ni12Mo2Ti
阀 瓣WCBZGCr5MoZG1Cr18Ni9TiZG1Cr18Ni12Mo2Ti
摇 杆WCBZGCr5MoZG1Cr18Ni9TiZG1Cr18Ni12Mo2Ti
阀 座251Cr18Ni9Ti1Cr18Ni9Ti1Cr18Ni12Mo2Ti
销 轴1Cr17Ni21Cr18Ni9Ti1Cr18Ni12Mo2Ti
密封环、垫片包覆垫1Cr18Ni9Ti1Cr18Ni12Mo2Ti

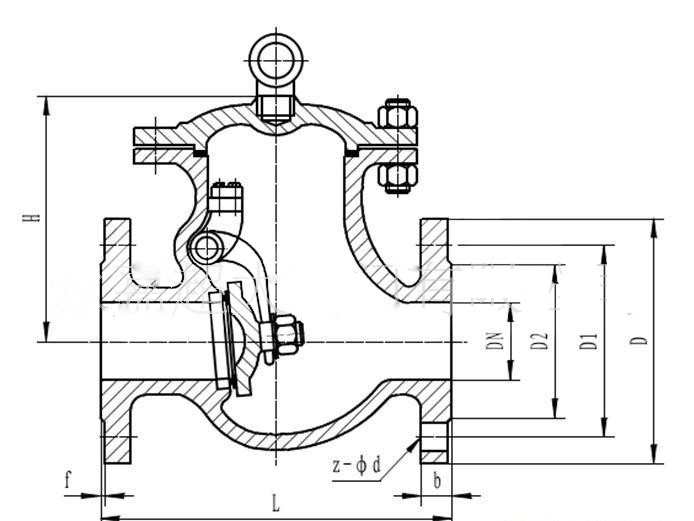

产品主要尺寸:

公称通径 DN主要外形尺寸和连接尺寸
LDD1D2bZ-dH
H44H-16C H44W-16C H44W-16P H44W-16R H44W-16I
251601158565164-14100
3218013510078164-18105
4020014510085164-18115
50230160125100164-18135
65290180145120184-18142
80310195160135208-18165
100350215180155208-18180
125400245210185228-18210
150480280240210248-23233
2005003352952652612-23304
2505504053553203012-25348
3006504604103753012-25390
3507505204704353416-25430
4008505805254853616-30468
H44H-25 H44W-25 H44W-25P H44W-25R H44W-25I
251601158565164-14100
3218013510078164-18105
4020014511085164-18115
50230160125100204-18160
65290180145120228-18175
80310195160135228-18185
100350230190160248-23220
125400270220188288-25248
150480300250218308-25276
2005503603102783412-25350
2506504253703323612-30410
3007504854303904016-30430
3508505504904484416-34518
4009506105505054816-34560
